Простой блок питания |

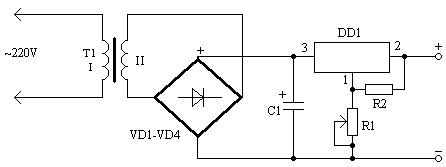

рис. 1 |
R1 - 6,8 - 10К
R2 - 240 Ом
С1 - 100 мкф * 50V
DD1 - KP 142 ЕН 12 (LM 317 T)
VD1-VD4 - КЦ 405 или любой другой мост подходящей мощности
Т1 - любой трансформатор подходящей мощности
Краткая техническая характеристика: диапазон выходного напряжения - 1,25 - 25V; максимальный ток нагрузки - 1,5 - 2А.
После сборки устройство начинает работать сразу и никакой отладки не требует.
